4523

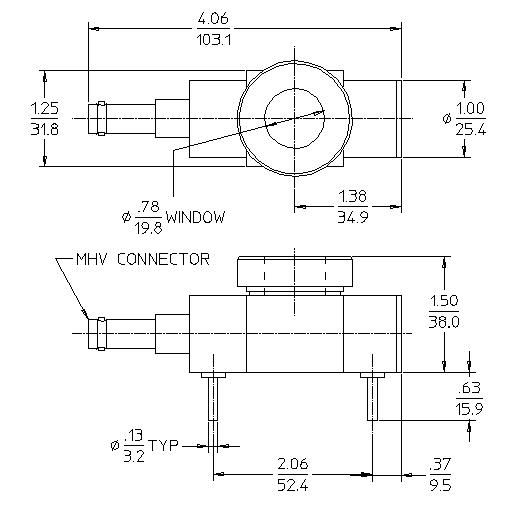

Side window flow proportional counter

General Specifications

MAXIMUM LENGTH (INCH/MM) 4.25/107.95
MAXIMUM DIAMETER (INCH/MM) 2.13/54.0
GAS FILLING P10
EFFECTIVE LENGTH (INCH/MM) 1.5/38.1
CATHODE MATERIAL (INTERNAL/EXTERNAL) Aluminum
EFFECTIVE DIAMETER (INCH/MM) 0.78/19.8
CONNECTOR MHV
OPERATING TEMPERATURE RANGE °C 0 to +50

Window Specifications

MATERIAL Mylar
AREAL DENSITY (MG/CM²) 0.8
DIAMETER (INCH/MM) 0.78/19.8

Electrical Specifications

RECOMMENDED OPERATING VOLTAGE (VOLTS) 1700
OPERATING VOLTAGE RANGE (VOLTS) 1600 - 1850
CAPACITANCE (PF) 3
TYPICAL RESOLUTION (FWHM FE55) 16
