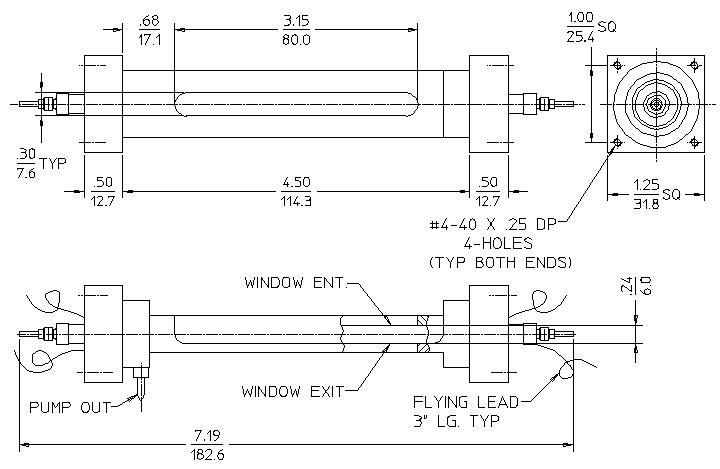

42418
Linear beryllium window position sensitive
General Specifications
| MAXIMUM LENGTH (INCH/MM) |
7.37/187.2 |
| GAS FILLING |
Xenon |
| EFFECTIVE LENGTH (INCH/MM) |
3.15/80.0 |
| CATHODE MATERIAL (INTERNAL/EXTERNAL) |
Aluminum |
| CONNECTOR |
Wire Lead |
| ANODE |
Nichrome Wire 330 ohms/inch |
| MAXIMUM WIDTH (INCH/MM) |
1.25/31.8 |
| MAXIMUM OPERATING TEMPERATURE °C |
50 |
| GAS PRESSURE (TORR) at 21°C |
800 |
| EFFECTIVE WIDTH (INCH/MM) |
0.3/7.6 |
| PATH LENGTH (INCH/MM) |
0.24/6.1 |
Electrical Specifications
| RECOMMENDED OPERATING VOLTAGE (VOLTS) |
1200 |
| OPERATING VOLTAGE RANGE (VOLTS) |
1100 - 1350 |
| MAXIMUM ENERGY RESOLUTION (%FWHM FE55) |
19 |
| POSITION RESOLUTION (MM) |
0.25 |
EXIT WINDOW SPECIFICATIONS
| MATERIAL |
Beryllium |
| AREAL DENSITY (MG/CM²) |
9.2 |
| THICKNESS (INCH/MM) |
0.002/0.05 |
| DIMENSIONS (INCH/MM) |
0.3 x 3.15/7.62 x 80.0 |
ENTRANCE WINDOW SPECIFICATIONS
| MATERIAL |
Beryllium |
| AREAL DENSITY (MG/CM²) |
9.2 |
| THICKNESS (INCH/MM) |
0.002/0.05 |
| DIMENSIONS (INCH/MM) |
0.3 x 3.15/7.62 x 80.0 |
