421

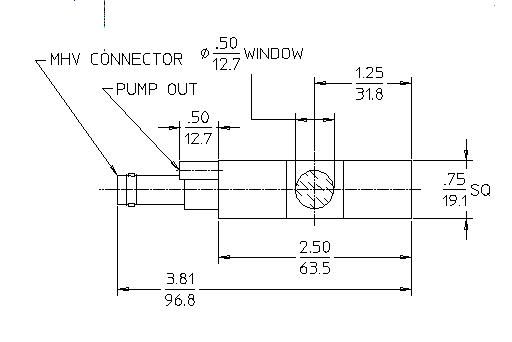

Quadrilateral side window proportional counter

General Specifications

MAXIMUM LENGTH (INCH/MM) 3.81/96.77
GAS FILLING Argon
EFFECTIVE LENGTH (INCH/MM) 1.5/38.1
CATHODE MATERIAL (INTERNAL/EXTERNAL) Aluminum
CONNECTOR MHV
OPERATING TEMPERATURE RANGE °C -40 to +75
MAXIMUM WIDTH (INCH/MM) 0.75/19.05
GAS PRESSURE (TORR) at 21°C 800
EFFECTIVE WIDTH (INCH/MM) 0.5/12.7
PATH LENGTH (INCH/MM) 0.5/12.7

Window Specifications

MATERIAL Beryllium
THICKNESS (INCH/MM) 0.002/0.05
AREAL DENSITY (MG/CM²) 9.2
DIAMETER (INCH/MM) 0.5/12.7

Electrical Specifications

RECOMMENDED OPERATING VOLTAGE (VOLTS) 1450
OPERATING VOLTAGE RANGE (VOLTS) 1350 - 1600
CAPACITANCE (PF) 3
TYPICAL RESOLUTION (FWHM FE55) 20
