7275
Mica end window detector

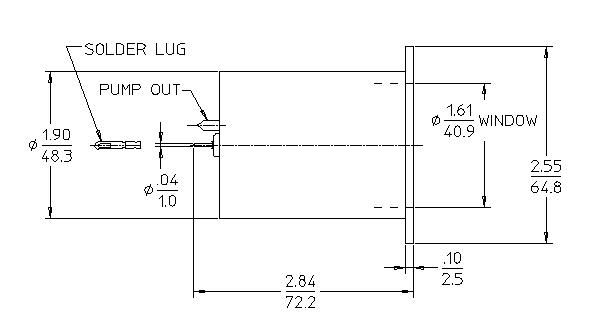

General Specifications
| MAXIMUM LENGTH (INCH/MM) |
2.84/72.1 |
| MAXIMUM DIAMETER (INCH/MM) |
2.55/64.77 |
| GAS FILLING |
(CH3) 3 CH |
| EFFECTIVE LENGTH (INCH/MM) |
2.4/60.96 |
| CATHODE MATERIAL (INTERNAL/EXTERNAL) |
446 Stainless Steel |
| CONNECTOR |
Pin |
| OPERATING TEMPERATURE RANGE °C |
0 to +40 |
Window Specifications
| MATERIAL |
Mica |
| EFFECTIVE DIAMETER (INCH/MM) |
1.61/40.9 |
| AREAL DENSITY (MG/CM²) |
2.0 - 3.0 |
Electrical Specifications
| RECOMMENDED OPERATING VOLTAGE (VOLTS) |
1450 |
| RECOMMENDED ANODE RESISTOR (MEG OHM) |
1 |
| OPERATING VOLTAGE RANGE (VOLTS) |
1300 - 1600 |
| MAXIMUM PLATEAU SLOPE (%/100 VOLTS) |
2 |
| MINIMUM DEAD TIME (MICRO SEC) |
200 |
| TUBE CAPACITANCE (PF) |
3.5 |
| MAXIMUM BACKGROUND SHIELDED 50MM PB + 3MM AL (CPM) |
30 |
| MAXIMUM STARTING VOLTAGE (VOLTS) |
1250 |
