723

End window-alpha-beta-gamma detector

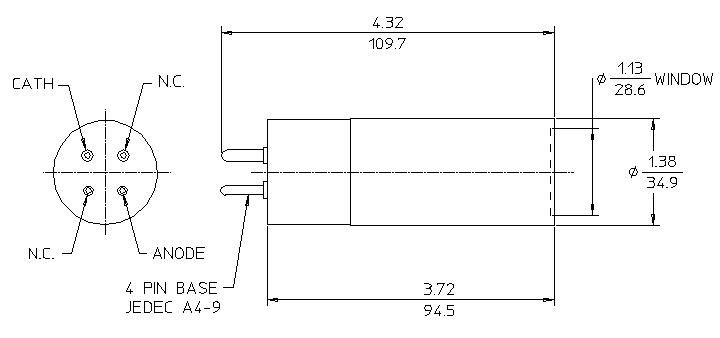

GENERAL SPECIFICATIONS

MAXIMUM LENGTH (INCH/MM) 4.32/109.7
MAXIMUM DIAMETER (INCH/MM) 1.38/34.9
GAS FILLING Ne +Halogen
EFFECTIVE LENGTH (INCH/MM) 2.6/66.0
CATHODE MATERIAL (INTERNAL/EXTERNAL) 446 Stainless Steel
EFFECTIVE DIAMETER (INCH/MM) 1.13/28.6
CONNECTOR Jedec A4-9
OPERATING TEMPERATURE RANGE °C -40 to +75

WINDOW SPECIFICATIONS

MATERIAL Mica
EFFECTIVE DIAMETER (INCH/MM) 1.13/28.6
AREAL DENSITY (MG/CM²) 2.0

ELECTRICAL SPECIFICATIONS

RECOMMENDED OPERATING VOLTAGE (VOLTS) 900
RECOMMENDED ANODE RESISTOR (MEG OHM) 1
OPERATING VOLTAGE RANGE (VOLTS) 850-1000
MAXIMUM PLATEAU SLOPE (%/100 VOLTS) 10
MINIMUM DEAD TIME (MICRO SEC) 150

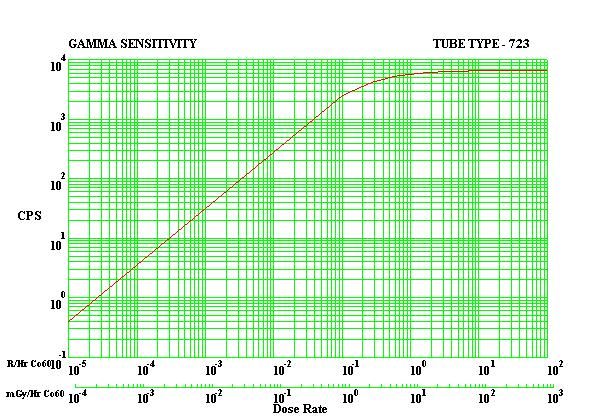

GAMMA SENSITIVITY Cs-137 (CPS/mR/HR) 40
TUBE CAPACITANCE (PF) 3
WEIGHT (GRAMS) 150
MAXIMUM BACKGROUND SHIELDED 50MM PB + 3MM AL (CPM) 50
MAXIMUM STARTING VOLTAGE (VOLTS) 800
