71217

Gamma Detector

WINDOW SPECIFICATIONS

MATERIAL Stainless Steel
THICKNESS (INCH/MM) 0.010/0.254
EFFECTIVE DIAMETER (INCH/MM) 0.36/9.1

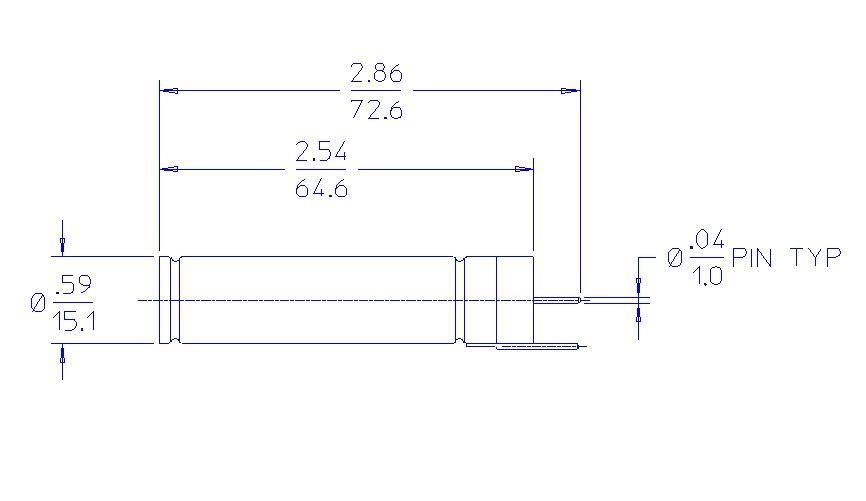

GENERAL SPECIFICATIONS

MAXIMUM LENGTH (INCH/MM) 2.86/72.6
MAXIMUM DIAMETER (INCH/MM) 0.59/15.1
GAS FILLING Ne +Halogen
EFFECTIVE LENGTH (INCH/MM) 1.94/49.3
CATHODE MATERIAL (INTERNAL/EXTERNAL) 446 Stainless Steel
CONNECTOR Pin
OPERATING TEMPERATURE RANGE °C -10 to +75

Electrical Specifications

RECOMMENDED OPERATING VOLTAGE (VOLTS) 500

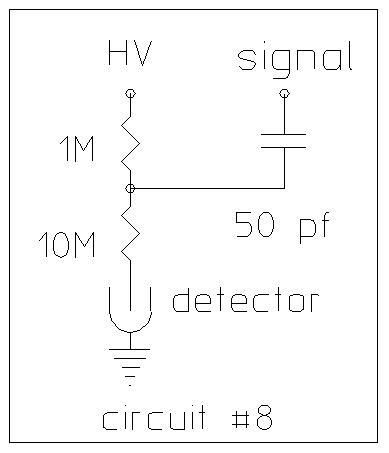

RECOMMENDED ANODE RESISTOR (MEG OHM) 10
OPERATING VOLTAGE RANGE (VOLTS) 450 - 650
MAXIMUM PLATEAU SLOPE (%/100 VOLTS) 6
MINIMUM DEAD TIME (MICRO SEC) 90
GAMMA SENSITIVITY Cs-137 (CPS/mR/HR) 27
WEIGHT (GRAMS) 11
MAXIMUM BACKGROUND SHIELDED 50MM PB + 3MM AL (CPM) 10
MAXIMUM STARTING VOLTAGE (VOLTS) 325
MINIMUM ANODE RESISTOR (MEG OHM) 3.3
CAPACITANCE (PF) 3
