2121

Ceramic end window

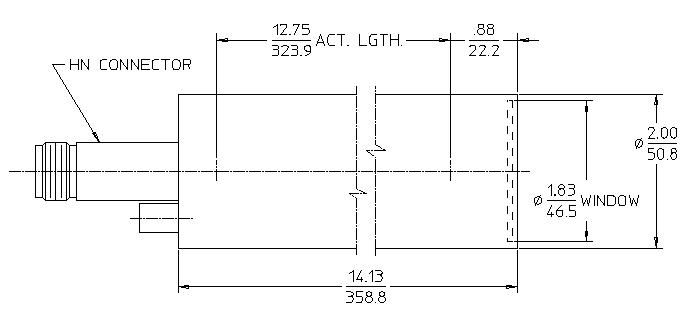

GENERAL SPECIFICATIONS

MAXIMUM LENGTH (INCH/MM) 16.0/406.40
MAXIMUM DIAMETER (INCH/MM) 2.0/50.8
EFFECTIVE LENGTH (INCH/MM) 12.75/323.85
CATHODE MATERIAL (INTERNAL/EXTERNAL) Stainless Steel
EFFECTIVE DIAMETER (INCH/MM) 1.87/47.5
CONNECTOR HN
OPERATING TEMPERATURE RANGE °C -50 to +100
GAS PRESSURE (TORR) at 21°C 760
EFFECTIVE VOLUME (CM³) 573.54

WINDOW SPECIFICATIONS

MATERIAL Al203
THICKNESS (INCH/MM) 1.93 / 49.0

ELECTRICAL SPECIFICATIONS

RECOMMENDED OPERATING VOLTAGE (VOLTS) 2200
OPERATING VOLTAGE RANGE (VOLTS) 2100 - 2300
MAXIMUM PLATEAU SLOPE (%/100 VOLTS) 1
TUBE CAPACITANCE (PF) 8
WEIGHT (GRAMS) 500
MAXIMUM RESOLUTION (% FWHM) 40

THERMAL NEUTRON SENSITIVITY

SENSITIVITY (CPS/NV) 25.1
