50916

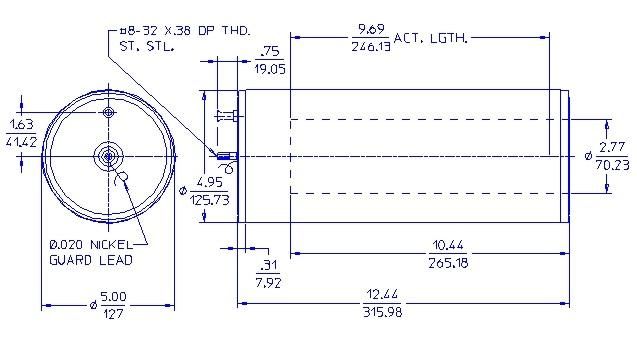

Well Ionization Chamber
General Specifications
| MAXIMUM LENGTH (INCH/MM) |
13.2/335.0 |
| MAXIMUM DIAMETER (INCH/MM) |
5.0/127.0 |
| EFFECTIVE LENGTH (INCH/MM) |
9.69/246.1 |
| CATHODE MATERIAL (INTERNAL/EXTERNAL) |
1100 Aluminum |
| FILL GAS |
Argon |
| FILL PRESSURE (TORR) |
9461 |
| EFFECTIVE VOLUME (CM³) |
951 |
| ANODE CONNECTOR |
Pin |
| GUARD CONNECTOR |
Flying Lead |
Operating Characteristics
| MAXIMUM OPERATING TEMPERATURE °C |
75 |
| BACKGROUND CURRENT (AMPS) |
1.0E-14 |
| MAXIMUM OPERATING VOLTAGE (VOLTS) |
1000 |
| RESISTANCE - HV ELECTRODE TO SHELL (OHMS) |
>1.0E10 |
| RESISTANCE - SIGNAL ELECTRODE TO SHELL (OHMS) |
>1.0E13 |
Wall Specifications
| THICKNESS (INCH/MM) |
0.090/2.2 |
| DIAMETER (INCH/MM) |
2.77/70.2 |
| DEPTH (INCHES/MM) |
9.69/246.1 |
