25229

Position sensitive neutron detector

General Specifications

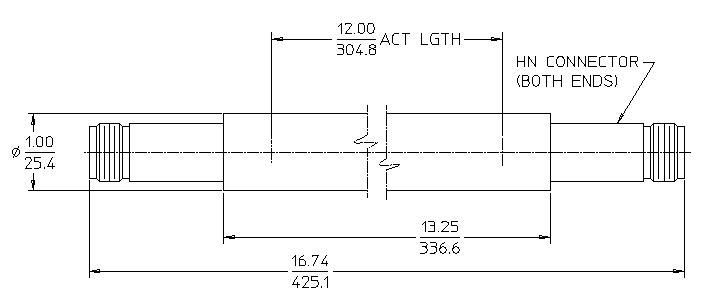

MAXIMUM LENGTH (INCH/MM) 16.75/425.5
MAXIMUM DIAMETER (INCH/MM) 1.0/25.4
GAS FILLING He3
EFFECTIVE LENGTH (INCH/MM) 12.0/304.8
CATHODE MATERIAL (INTERNAL/EXTERNAL) Aluminum
EFFECTIVE DIAMETER (INCH/MM) 0.93/23.62
CONNECTOR HN
OPERATING TEMPERATURE RANGE °C +10 to +50
GAS PRESSURE (TORR) at 21°C 3040
EFFECTIVE VOLUME (CM³) 144

Anode Specifications

MATERIAL REDI OHM 800
EFFECTIVE LENGTH (INCH/MM) 12.0/304.8
DIAMETER (INCH/MM) 0.00045/0.011
RESISTANCE (OHMS/INCH) 330.0

Electrical Specifications

RECOMMENDED OPERATING VOLTAGE (VOLTS) 1000
OPERATING VOLTAGE RANGE (VOLTS) 900 - 1150
MAXIMUM PLATEAU SLOPE (%/100 VOLTS) 1
THERMAL NEUTRON SENSITIVITY (CPS/NV) 68
MAXIMUM RESOLUTION (% FWHM) 10
POSITION RESOLUTION (MM) 2
