520100

End window gamma ionization chamber

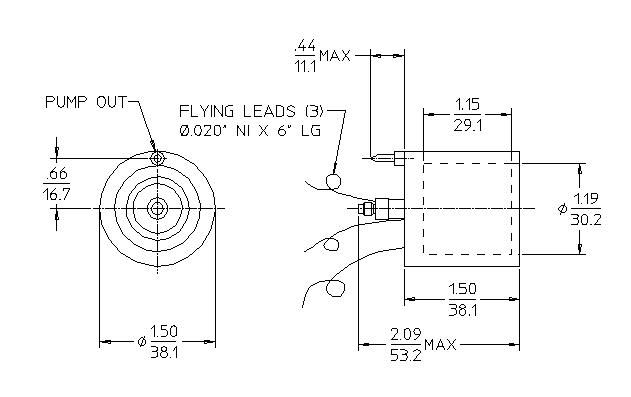

GENERAL SPECIFICATIONS

MAXIMUM LENGTH (INCH/MM) 2.09/53.2
MAXIMUM DIAMETER (INCH/MM) 1.5/38.1
EFFECTIVE LENGTH (INCH/MM) 1.15/29.1
CATHODE MATERIAL (INTERNAL/EXTERNAL) Aluminum
FILL GAS Xenon
FILL PRESSURE (TORR) 3800
ANODE CONNECTOR Threaded Pin
CATHODE CONNECTOR Solder Pin
GUARD CONNECTOR Solder Pin
STORAGE TEMPERATURE RANGE (°C) -40 to +100
MINIMUM SHELF LIFE (YEARS) 2

WINDOW SPECIFICATIONS

MATERIAL Aluminum
THICKNESS (INCH/MM) 0.012/0.31
EFFECTIVE DIAMETER (INCH/MM) 1.19/30.2

OPERATING CHARACTERISTICS

RECOMMENDED OPERATING VOLTAGE (VOLTS) 500
OPERATING TEMPERATURE RANGE °C 25 to 85
MAXIMUM OPERATING VOLTAGE (VOLTS) 800
GAMMA SENSITIVITY (A/R/HR - Cs-137) 4.0E-11
RESISTANCE - SIGNAL ELECTRODE TO GUARD (OHMS) >1.0E13
RESISTANCE - CATHODE TO GUARD (OHMS) >1.0E12
