72314

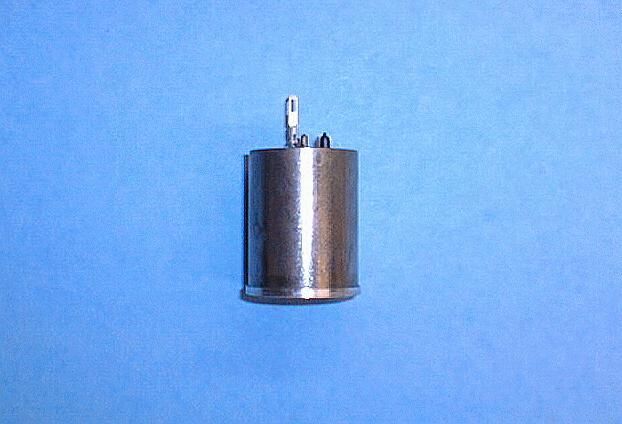

End window-alpha-beta-gamma detector

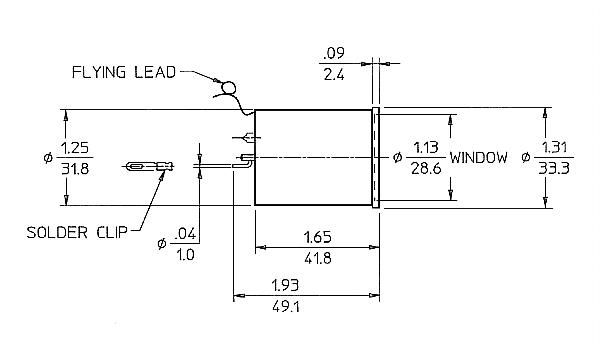

GENERAL SPECIFICATIONS

MAXIMUM LENGTH (INCH/MM) 1.93/49.1
MAXIMUM DIAMETER (INCH/MM) 1.31/33.3
GAS FILLING Ne +Halogen
EFFECTIVE LENGTH (INCH/MM) 1.45/36.8
CATHODE MATERIAL (INTERNAL/EXTERNAL) 446 Stainless Steel
EFFECTIVE DIAMETER (INCH/MM) 1.13/28.6
CONNECTOR Pin
OPERATING TEMPERATURE RANGE °C -40 to +75

WINDOW SPECIFICATIONS

MATERIAL Mica
EFFECTIVE DIAMETER (INCH/MM) 1.13/28.6
AREAL DENSITY (MG/CM²) 2.0

ELECTRICAL SPECIFICATIONS

RECOMMENDED OPERATING VOLTAGE (VOLTS) 500
RECOMMENDED ANODE RESISTOR (MEG OHM) 4.7
OPERATING VOLTAGE RANGE (VOLTS) 450 - 700
MAXIMUM PLATEAU SLOPE (%/100 VOLTS) 10
MINIMUM DEAD TIME (MICRO SEC) 230

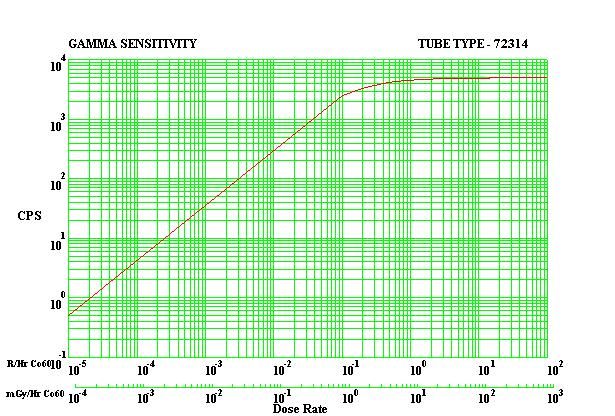

GAMMA SENSITIVITY Cs-137 (CPS/mR/HR) 50
TUBE CAPACITANCE (PF) 3
WEIGHT (GRAMS) 51
MAXIMUM BACKGROUND SHIELDED 50MM PB + 3MM AL (CPM) 25
MAXIMUM STARTING VOLTAGE (VOLTS) 375
MINIMUM ANODE RESISTOR (MEG OHM) 3.3
